Bom galera recentemente adquirir dois S12 e para minha surpresa não recebi junto os adaptadores RS232 inutilizando assim meus S12 para o uso com SKS então resolvi buscar na Web uma forma de fazer eu mesmo meu cabo e mais uma vez sem resultados então resolvi pesquisar o padrão e achei a forma de fazer e vou postar aqui agora o material q usei e a forma para ser feito espere que ajude.
Material necessário:

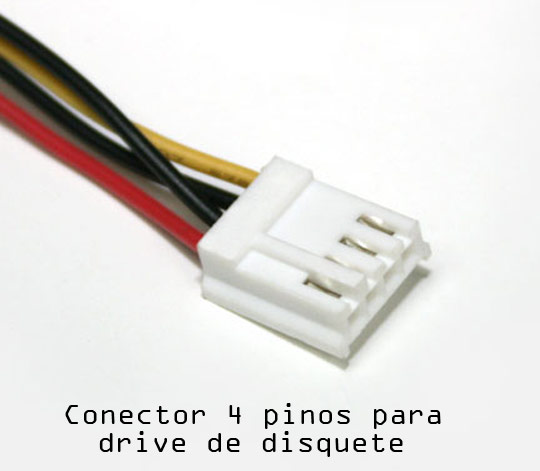

Um adaptador de quatro pinos (o meu retirei de uma fonte queimada, o mesmo usado para ligar o disquete)
Um adaptador DB9 como o da foto.
E para finalizar o acabamento.
Terá tb q ter um ferro de solda e claro a solda e um pouco de habilidade.
Bom com o material em mãos temos q fazer a as conexos de forma adequada para q o deco receba as informações, ai é onde fiquei na duvida pois no deco temos quatro pinos e como saber qual é o correto, bom quem olhar com atenção vai notar q tem varias letras na parte superior do encaixe é essas informações ai q vamos usar para fazer as ligações.
Como podem ver na foto abaixo existe um padrão para essas ligações e com base na gravura abaixo fica muito fácil fazer o conector.
Aqui como fazer as ligações
Click na imagem para ampliar
Foto do meu adaptador depois de pronto
Uma coisa a ser feita com o adaptador de quatro pinos e cortar as rebarbas pois o mesmo não encaixa na entrada do S12 e apos retirado as rebarbas corta tb a ponta na frente coisa de 1 Cm pois o adaptador de quatro pinos e maior e não faz o contato com os pinos do s12 fazendo isso ai vai funcionar blz.
Só mais uma coisa o pino de 12V não precisa ser ligado eu apenas deixei o fio para o uso futuro quem sabe em algum projeto.
Fica ai minha dica espero q ajude quem tiver com o mesmo problema e qualquer coisa é só perguntar.
Muito bom Rios…………com certeza vai ajudar a galera que compra o S12 e acaba nao percebendo que a entrada é diferente……..ai tem que correr atras novamente……….
Parabens pelo post
Ver Comentarioboa noite amigo vc teria como postar a imagem total da montagem do cabo pois eu não conseguir entender obrigado de pode enviar para meu email desde de já agradeçosem e-mail
Ver Comentarioboa noite amigo o cabo amarelo esta ligado em que ponto obrigado
Ver Comentarioinformação perfeita só não entendi onde ligo o cabo amarelo
Ver ComentarioAmigo o cabo amarelo não está liago, pois no deco a saida referente a ele seria a de 12V eu apenas deixei ele pois no futuro posso usar para algo mas no momento não está ligado a nada.
Ver Comentariovale amigo obrigado pela informação
Ver ComentarioRios53, minha grande dúvida é se vc já conseguiu fazer o S12 funfar com esse cabo, eu recebi meu primeiro S12 ontem e o bicho funciona perfeitamente, menos em sks . Desconfiei do cabo adaptador Rs 232 que veio nele, mas aparentemente ele está OK
Ver ComentarioSim dudo o meu aqui como já falei veio sem o cabo ai tive q fazer e o mesmo está funcionando perfeitamente.
Ver ComentarioRios53, Eu fiz o cabo e levei para um cara testar com multímetro e soldar, testes feitos, tudo ok, mas o cabo não funciona, vi que no cabo que vem da China tem 4 fios ligados, como este poderá funcionar com apenas 3 ligados? Infelizmente não consegui, conferi tudo, tá ativado o modo twin protocolo e td mais, mas não funfa.
Ver ComentarioCara seguinte o quarto fio e saida de 12V como vc não vai usar não tem pq fazer a ligação, mas se não fiuncionou e vc ta usando o mesmo tipo de adaptador q eu citei ai o de alimentação do disquete corta um pouco a frente dele pois o mesmo os contatos são muito fundos ai vc retira um pouco a frente e ele vai funcionar aqui tb foi assim e esta funcionando perfeitamente.
Ver ComentarioNossa não sabia que existia esse topico.
Ver ComentarioVou tentar fazer meu cabo para o mininewgen+, se der certo te agradeço muito Rios =D
o cabo amarelo nao e ligado ok
Ver ComentarioNão amigo pois seria para a saida de 12v como ja citei
Ver ComentarioFala mano Rios,
Posso usar esse mesmo cabo para o skybox m3?
