[Tutorial] Recuperar Bravíssimo CLONE com att 17/04/2013

ANTES DE TUDO ATENÇÃO. ESTE PROCEDIMENTO DEVE SER FEITO POR ALGUEM QUE JÁ TENHA EXPERIÊNCIA.

Procedimento:

Com estas ferramentas de software será possível reprogramar o chip, sem ter que tirar ele da placa e sem ter ferramentas especiais como um Programador de Eprom, por exemplo.
O único necessário vai ser abrir o aparelho e soldar um RESISTOR 10K ohms num ponto especifico chamado Chip U7 na placa, para possibilitar a gravação do chip com nosso velho e conhecido cabo serial RS232 e um PC.. Coisa que qualquer técnico ou até usuários com um mínimo de precisão, pode conseguir fazer.

RESISTOR 10K Ohms

Nota:

Desligue o aparelho da tomada.

Retire todos os conexões de antenas e cabos do deco.

Retire a tampa que esta fixada com 4 parafusos em baixo do receptor no lugar dos quatro apoios do deco.

Agora baixe o kit completo do link abaixo.

Obs: você vai usar só o Loader de recover desse Kit que vai estar com o nome ( Eprom Upgrade)

ATUALIZAÇÃO de 17/04/2013 PARA O RECOVERY: http://www.azboxworld.com/forum/uploadcenter/index.php?action=downloadfile&filename=Azbox%20bravissimo%20twin_osd_apple_south_america_20130417_led_A.2.23755.rar&directory=SOFTWARE/AZBOX%20Bravissimo&

LOADER PARA RECOVERY :kit flash recover – Download – 4shared

2- Agora Solde um resistor de 10K-ohms entre o pino 8 e o pino 3 da memória SPI do chip U7 ( Este é o nome do chip que você vai procurar no placa U7)

Obs: NÃO TEM QUE RETIRAR A MEMÓRIA
Se você tiver dificuldade de saber o numero das entradas observe que no chip memória U7 a uma entra nas linhas brancas, e a partir dessa entra você identifica a numeração como esta na foto abaixo.

Foto batida de traz para frente do deco de onde fica o Chip U7 no Bravissimo clone

Foto mais próxima que aparece o nome do Chip U7 , foto batida de frente para o deco

Depois de Soldar o resistor nas portas corretas vamos ao recovery com o Loader.

3 – Procedimento de programação no chip da memória.

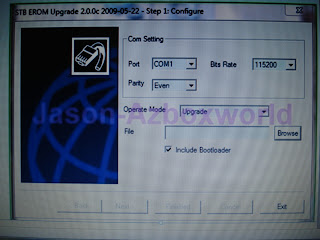

Abra o arquivo Erom Upgrade.exe e configure da seguinte forma:
1° Port = com 1
2° Bits Rate = 115200
3° Party = Even
4° Operate Mode deixe em Upgrade
5° Em file clik em Browse e procure a atualização de 17/04/13 do Bravissimo original, pois essa é a que tem todos os codigos de fabrica.
6° E deixe a opção Include Bootloader selecionada
Obs: (é importante deixar selecionado esta opção Bootloader selecionado não esqueça)

7° Depois de selecionado o arquivo de atualização do Bravissimo original, clik em Next para começar a gravar no chip memória do Bravissimo clone
8° Agora aguarde 5 segundos até aparecer esta tela logo em seguida ligue a alimentação do receptor.

Continue o procedimento normal de recover até aparecer FINISH no Loader, e ON no display do Bravissimo Clone, depois de ressuscitado o deco desligue ele da tomada.
Retire ou dessolde com cuidado o diodo de 10k-ohms do chip U7 de memória.
9° Depois de retirado o diodo feche o receptor novamente e ligue ele na energia elétrica e aguarde reiniciar o aparelho.
Agora depois de ressucitdo seu deco, faça as configurações dos satelites abilite o no menu secreto o iks ou sds e seja feliz.

Créditos: Ruben ADM Master do Evollutionsat
